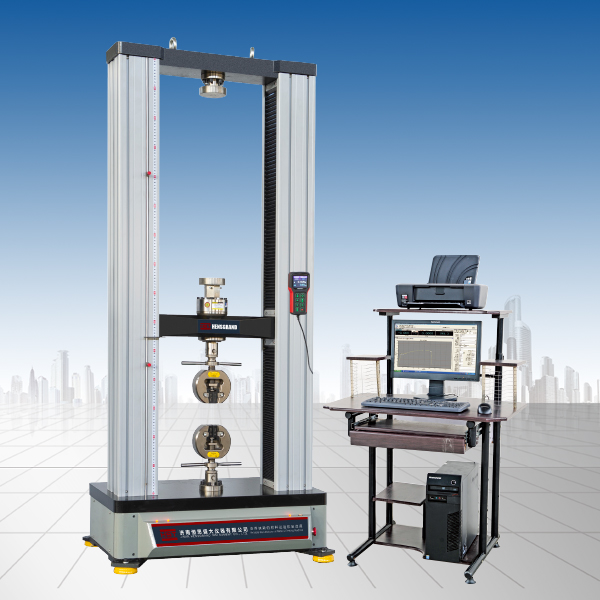

一、WDW-5G微機控制電子萬能試驗機簡介
（一）外置獨立控制器
全新一代靜態試驗機專用控制器，是集測量、控制、傳輸功能于一體，并對信號采集、信號放大、數據傳輸、伺服電機驅動單元進行了高度集成；為試驗機的測量、控制和操作提供了全新的解決方案，USB數據傳輸全面支持筆記本計算機、平板計算機、臺式計算機；是試驗機技術發展的一個重要部分。
外部手持式控制器采用320*240 LED顯示器，可快速調整試驗空間，同時具有試驗開始、試驗停止、試驗清零等功能，實時顯示設備運行狀態、試驗數據、使試樣裝夾更加方便，操作更加簡單。
（二）萬能試驗機測控軟件
萬能試驗機測控軟件采用DSP技術及神經元自適應控制算法，實現等速率試驗力、等速率橫梁位移、等速率應變等多種閉環控制模式，控制方式可任意組合、平滑切換；具有聯網接口，可實現數據聯網和遠程控制功能。
（一）測量參數
最大試驗機（kN）:5；
試驗機級別：0.5級；
試驗力有效測量范圍：0.4%-100%F.S；
試驗力測量精度：優于≤±0.5%；
位移測量分辨力：0.4μm；
位移測量精度：優于≤±0.5%；
電子引伸計測量范圍：0.4%-100%FS；
電子引伸計測量精度：優于≤±0.5%；
（二）控制參數：
力控控制速度范圍：0.001％～5％FS/s；
力控速度控制精度：0.001％～1％FS/s時優于≤±0.5％；1％～5％FS/s時優于≤±0.2％；
力控保持精度：≤±0.1％F.S；
變形控控制速度范圍：0.001％～5％FS/s；
變形控速度控制精度：0.001％～1％FS/s時優于±0.5％；1％～5％FS/s時優于±0.2％；
變形控保持精度：≤±0.02％F.S；
位移控控制速度范圍：0.01～1000mm/min；
位移控速度控制精度：≤±0.2％；
位移控保持精度：≤±0.02mm；
控制方式：力閉環控制、變形閉環控制、位移閉環控制；
（三）主機參數：
立柱數：6柱（4立柱、2絲杠）；
最大壓縮空間：900；
最大拉伸間距:670（含楔形拉伸夾具）；
有效跨距：450；
工作臺尺寸：800×425；
主機外形尺寸：850*590*1750；
主機重量：370；
功率、電壓、頻率：1kW/220V/50～60Hz；
